Driver Camera System (DCS)

Что это такое?

В верхней части комбинации приборов находится камера, которая контролирует активность и усталость водителя в различных дорожных ситуациях.

Камера оценивает положение головы и открытые глаза. Камера анализирует тем самым внимание водителя. Driver Camera System (DCS) поддерживает различные системы поддержки, например, систему поддержания заданной скорости при трогании с места (SA5AU) или распознавание отсутствия прикосновения к рулевому колесу до 60 км/ч (SA5AR).

Преимущества системы

Driver Camera System (DCS) имеет следующие преимущества:

• Автоматическое трогание с места при активированном регулировании скорости на снижение с функцией Stop and Go при распознанном внимании водителя, и если трогается с места впереди стоящее транспортное средство; При отсутствии внимания подаются звуковые и визуальные сигналы для привлечения внимания водителя. При необходимости транспортное средство автоматически останавливается;
• Неограниченное движение без прикосновения рулевого колеса при распознанной внимательности при активированным ассистенте движения в пробке до 60 км/ч. Ассистент движения в пробке остается активным, если водитель в определенные интервалы времени смотрит на дорогу. Водитель не получает требования прикоснуться к рулевому колесу.
• Более раннее предупреждение водителя при отсутствии внимания. Если водитель не смотрит на дорогу и движущееся впереди транспортное средство выполняет торможение или транспортное средство движется поперек, то предупреждение водителя выводится раньше.
• Лучшее распознавание усталости при смене водителя.

Принцип работы системы

Полученные данные передаются через Ethernet на систему контроля специального оборудования (SAS). В случае обнаружения опасной ситуации на комбинация приборов водителю выдаётся соответствующее предупреждение.

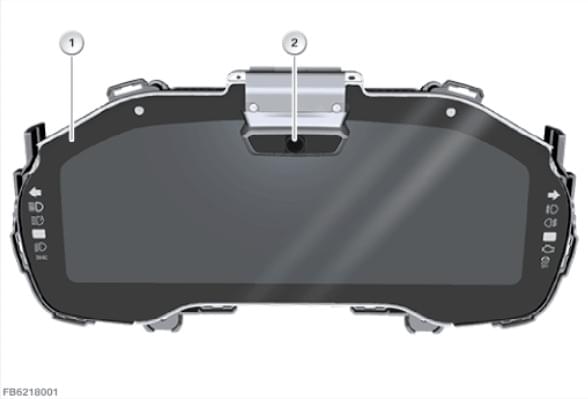

1 — Комбинация приборов (KOMBI); 2 — Driver Camera System (DCS).

Driver Camera System (DCS) представляет собой блок управления в системе шин связи, который установлен на комбинации приборов.

В блок управления DCS встроены одна инфракрасная камера и одна активная система инфракрасного освещения. Инфракрасная камера — это устройство визуализации подобно традиционной камере, которая принимает инфракрасные лучи.

Блок управления DCS подключен через 12-полюсное штекерное соединение к бортовой сети. Через Ethernet система Driver Camera System (DCS) соединена с комбинацией приборов (KOMBI), а также с головным устройством (HU).

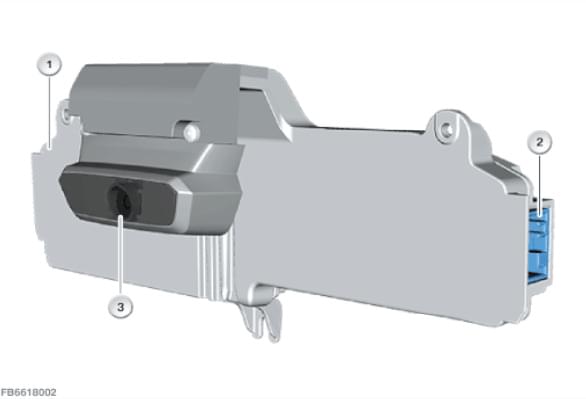

1 — Driver Camera System (DCS); 2 — 12-полюсное штекерное соединение; 3 — Инфракрасная камера.
