Ароматизация воздуха в салоне (Пакет Ambient Air, 4NM)

Что это такое?

Ароматизатор обеспечивает приятный аромат в салоне автомобиля. Доступны 8 различных ароматов (картриджей ароматизатора). Ароматизирующее устройство установлено в перчаточном ящике. Аромат распространяется через отверстие в кожухе центрального динамика на панели приборов.

Принцип работы системы

Каждый картридж оснащен чипом. Чип хранит важную информацию, например, первый воод в эксплуатацию, уровень заполнения и название аромата. Ароматизатор автоматически распознает вставленный катридж и передает информацию для индикации на центральном информационном дисплее.

Ароматизатор рассчитан на 2 картриджа. Таким образом в автомобиле всегда доступны 2 различных аромата. Аромат можно регулировать по интенсивности (3 уровня).

Оптимальная рабочая температура для функции ароматизатора в салоне: от 10 °C до 30 °C.

Компоненты системы

Ароматизатор

Ароматизатор соединен с бортовой сетью с помощью 4-контактного разъема.

Ароматизатор с помощью шины LIN подключен к ЭБУ IHKA (IHKA - встроенная автоматическая система отопления и кондиционирования).

По запросу ЭБУ IHKA электродвигатель ароматизатора задействует механизм регулировки крышек. Посредством регулирования крышек и времени их открытия настраивается интенсивность ароматизатора. Время открытия корректируется в зависимости от температуры.

Механизм регулирования устроен таким образом, что задействуется только крышка отделения с выбранным картриджем ароматизатора. Возможное положение крышки: полностью открытое или полностью закрытое.

При включении ароматизатора выполняется автоматический пробный запуск. При этом полностью открывается и закрывается каждая из крышек. При отключенном ароматизаторе обе крышки закрыты. При включенном ароматизаторе частота вращения вентилятора остается постоянной. При открытии перчаточного ящика его контакт также включает освещение ароматизатора.

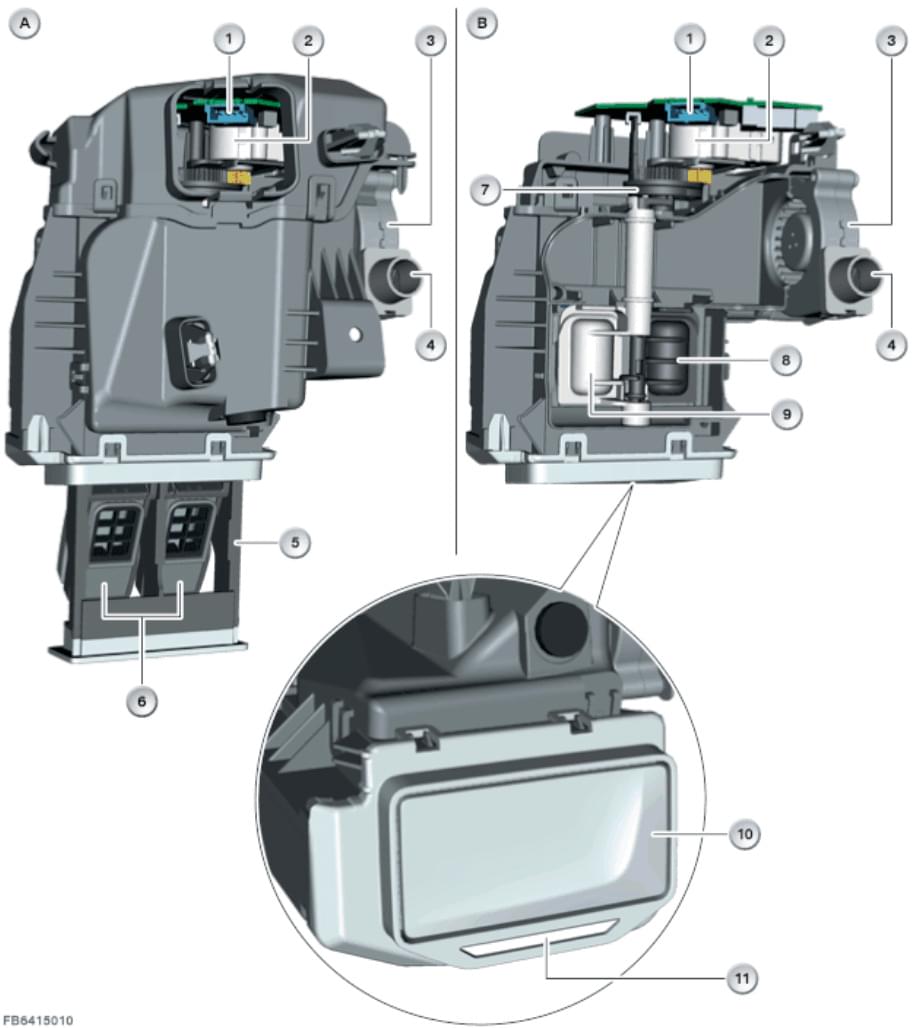

A — Показано: Ароматизатор с открытым отделением для картриджа; B — Показано: Ароматизатор с механизмом регулировки крышек; 1 — 4-полюсное штекерное соединение; 2 — Электродвигатель; 3 — Вентилятор; 4 — Разъем для соединительного шланга с кожухом центрального динамика; 5 — Отделение для картриджей ароматизатора; 6 — Картридж ароматизатора (макс. 2 штуки); 7 — Механизм с эксцентриком для регулировки крышек; 8 — Крышка; 9 — Крышка; 10 — Крышка (отделение для картриджей ароматизатора); 11 — Освещение.

Панель управления системой отопления и кондиционирования

Возможности управления приведены в руководстве по эксплуатации.

• Клавиша меню (например, G30, G31). В случае нажатия клавиши меню на панели управления системы кондиционирования на центральном информационном дисплее открывается всплывающее окно дальнейших настроек и индикации.
• Кнопка для ароматизатора (например, G11, G12). В случае нажатия кнопки ароматизатора на панели управления системы кондиционирования на центральном информационном дисплее открывается всплывающее окно дальнейших настроек и индикации.

С помощью кнопки можно выбирать одну из 3 ступеней интенсивности. При первом нажатии на кнопку включается максимальная ступень интенсивности. При последующих нажатиях система переключается на следующие, более низкие ступени или выключает ароматизатор.

Выбранная ступень интенсивности отображается функциональным индикатором на дисплее. Функцию ароматизатора можно выключить на любой ступени интенсивности продолжительным нажатием на кнопку (более 1,2 с).

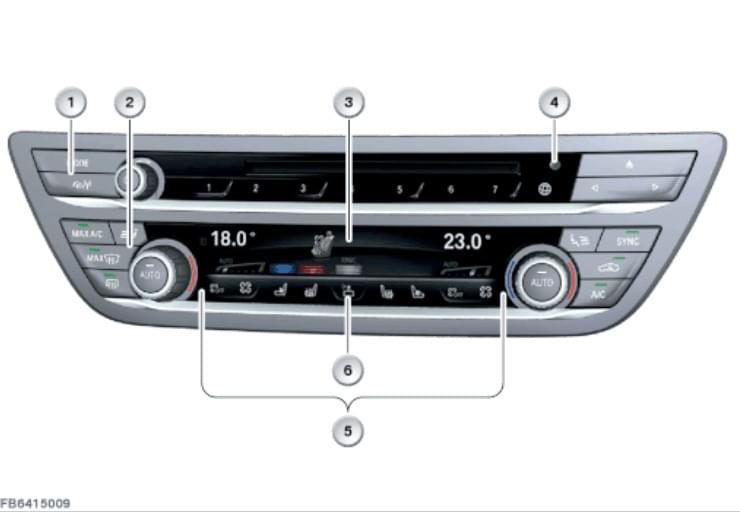

На следующем рисунке представлена панель управления системы кондиционирования на примере G12.

1 — Панель управления Audio; 2 — Панель управления системой отопления и кондиционирования; 3 — Дисплей; 4 — Датчик температуры воздуха в салоне; 5 — Сенсорная панель управления; 6 — Кнопка ароматизатора.

Блок управления IHKA

ЭБУ IHKA управляет всеми функциями системы ароматизатора на основе входных сигналов.

Нужные настройки отправляются по шине LIN ароматизатору. Сигналы, отправленные ароматизатором по шине LIN (например, уровень заполнения, название аромата, интенсивность) ЭБУ IHKA передает соответствующим интерфейсам (к примеру, центральному информационному дисплею).

Центральный информационный дисплей

Центральный информационный дисплей оснащен сенсорным экраном. С помощью сенсорного экрана можно управлять всеми функциями по iDrive. Переключение между контроллером и сенсорным экраном возможно в любое время.

В случае нажатия кнопки ароматизатора или клавиши меню на панели управления системы кондиционирования на центральном информационном дисплее открывается всплывающее окно дальнейших настроек и индикации.
